갑자기 웬 공구타령이냐 하시겠지만 우리가 커피를 즐기기 위해서는
로스터로 로스팅하고 원두를 그라인더에 분쇄하고 에스프레소 머신으로 추출하고 이렇듯 상당한 고가의 장비들이 사용됩니다.
사용자가 감당하기 어려운 고장이라면 당연히 제조사의 A/S를 이용해야겠지만 상당한 비용이나 시간이 소요됩니다.
작은 수리정도는 본인 몫이 될 때가 많습니다.
이런 이유로 10회에 걸쳐 수공구와 전동공구 그리고 각종 비트와 날물에 대한
올바른 선택과 사용법을 연재형식으로 남자들의 가제트라 주제로 다뤄 보려 합니다.
Q1. 왜 어떤 비트는 전동 드라이버에 끼우면 앞뒤로 덜렁거리고, 어떤 것은 자석처럼 딱 달라붙는 것일까?
Q2. 비트 끝의 십자 모양만 같으면 아무거나 꽂아 써도 장비 고장에서 자유로울 수 있을까?
전동공구를 처음 접하는 입문자들에게 비트는 그저 소모품일 뿐이지만, 기계를 직접 제작하고 정비하는 제작자의 입장에서는 장비의 수명을 결정짓는 핵심 부품입니다.
로스터기를 조립할 때 가장 많이 사용하는 전동 드라이버는 그 내부의 엔빌이라는 부품이 비트를 꽉 잡아주어야 제 성능을 발휘합니다.
하지만 시중에는 겉보기엔 똑같아 보여도 체결 방식이 전혀 다른 두 가지 규격이 존재합니다.
바로 NZ 비트와 MZ 비트.
이 둘의 차이를 명확히 아는 것만으로도 고가의 전동공구를 고장 없이 오래 사용할 수 있습니다.
첫 번째로 확인해야 할 것은 홈의 위치다.
비트의 뒷부분을 보면 육각 기둥 중간에 움푹 파인 홈이 있습니다.
이 홈은 임팩트 드라이버 내부의 구슬(볼)이 걸려 비트가 빠지지 않게 고정해주는 역할을 합니다.
아시아권 표준인 NZ 비트는 이 홈이 끝에서부터 약 13mm 지점에 있고, 서구권 표준인 Z 비트는 약 9mm 지점에 위치합니다.
마치 현관문 자물쇠의 구멍 위치가 미세하게 맞지 않으면 문이 제대로 잠기지 않는 것과 같은 원리라 생각하시면 쉽습니다.
이 단 몇 밀리미터의 차이가 공구의 결합력을 결정한다.
두 번째는 각 규격의 표준 사용 지역이다.
NZ 규격은 주로 한국과 일본 등 아시아 시장에서 정식 출시되는 브랜드들이 채택하며,
대표적으로 마끼다, 하이코키, 그리고 국내 브랜드인 계양 등이 이에 해당 합니다.
반면 MZ 규격은 밀워키, 디월트 등 미국이나 유럽 브랜드의 제품에서 주로 사용됩니다.

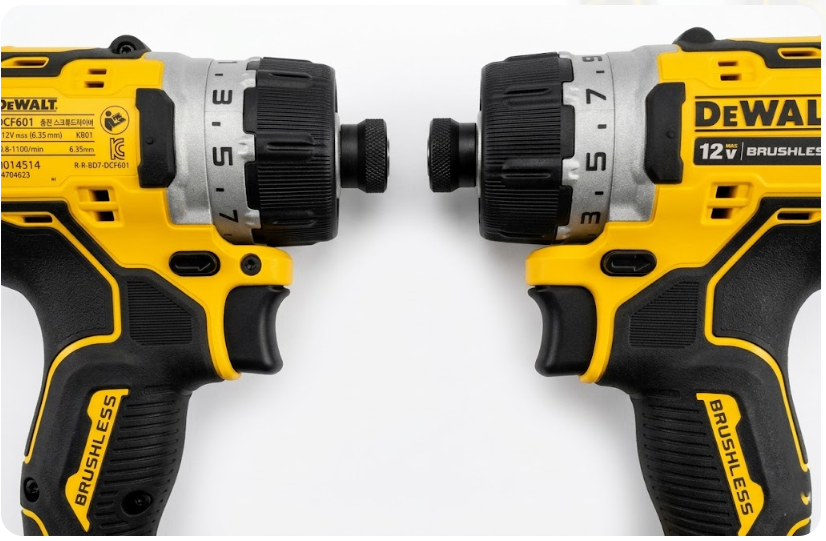

만약 여러분이 해외 직구로 유명 브랜드의 전 드라이버를 구매했다면, 그 장비는 MZ 비트 전용일 확률이 매우 높습니다.

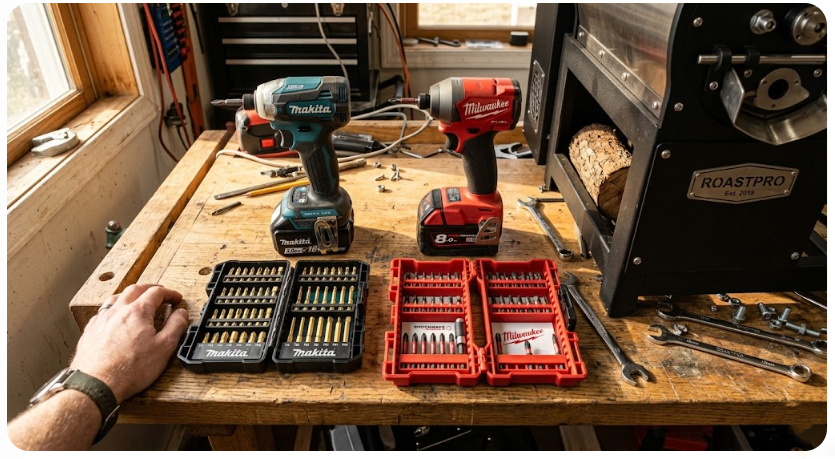

내가 사용하는 장비가 어떤 나라의 표준을 따르는지 확인하는 것이 전동 드릴 구매의첫 단추입니다.

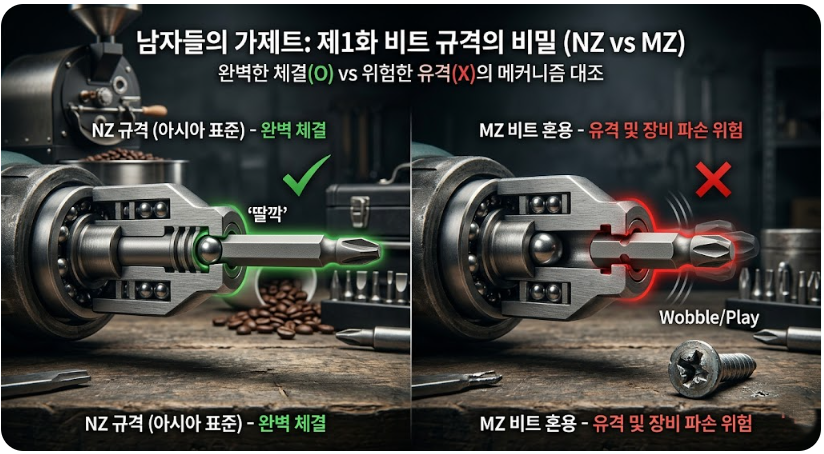

세 번째로 가장 주의해야 할 점은 규격을 섞어 쓸 때 발생하는 문제다.

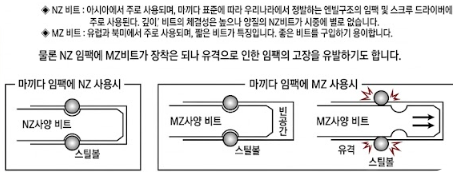

국내에서 흔히 쓰는 NZ 규격의 임팩트 드라이버에 목이 짧은 MZ 비트를 끼우면 어떻게 될까?
비트가 안쪽까지 깊숙이 고정되지 않아 앞뒤로 심하게 덜렁거리는 유격이 발생 합니다.
이 상태로 강한 힘을 주어 작업을 하면 회전력이 제대로 전달되지 않을 뿐만 아니라, 비트가 헛돌면서 나사 머리를 망가뜨리게 됩니다. .
더 심각한 것은 임팩트 장비 내부의 엔빌 구조를 서서히 갉아먹어 결국 장비 자체를 못 쓰게 만든다는 점입니다.
네 번째는 내 장비에 맞는 비트 식별법 입니다.

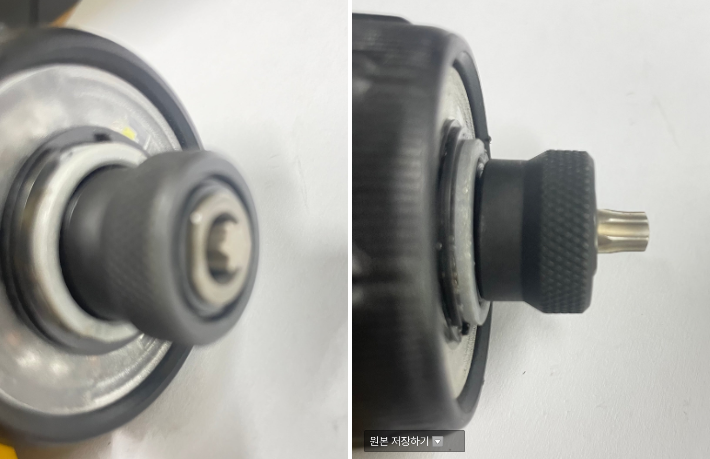

가장 쉬운 방법은 장비의 입구, 즉 비트 홀더를 직접 확인하는 것 입이다.
비트를 끝까지 밀어 넣었을 때 딸깍 소리와 함께 견고하게 고정된다면 규격이 맞는 것 입이다.
하지만 끝까지 들어가지 않거나 고정된 후에도 유격이 크다면 즉시 사용을 멈추어야 합니다.
최근에는 두 규격 모두에 대응할 수 있도록 설계된 범용 비트들도 출시되고 있지만, 정밀한 조립이 필요한 로스터기 제작 과정에서는 가급적 전용 규격의 양질의 비트를 사용하는 것이 공학적으로 훨씬 안정적입이다.
 |
Q1. 왜 어떤 비트는 전동 드라이버에 끼우면 앞뒤로 덜렁거리고, 어떤 것은 자석처럼 딱 달라붙는 것일까?
그 이유는 비트의 몸체에 파여 있는 잠금 홈의 위치가 내가 사용하는 전동공구의 내부 설계와 맞지 않기 때문입니다.
전동 드라이버 내부에는 비트가 빠지지 않도록 잡아주는 엔빌(Anvil)이라는 핵심 부품이 있고, 그 안에는 비트의 홈에 딱 들어맞아야 하는 작은 구슬(볼)이 들어 있습니다.
아시아 표준인 NZ 비트는 홈이 끝에서 13mm 지점에 있고, 서구권 표준인 MZ 비트는 9mm 지점에 있습니다.
따라서 내 공구가 어떤 국가의 규격을 따르는지 확인하고 그에 맞는 전용 비트를 체결해야만 자석처럼 딱 달라붙는 완벽한 일체감을 느낄 수 있습니다.
Q2. 비트 끝의 십자 모양만 같으면 아무거나 꽂아 써도 장비 고장에서 자유로울 수 있을까?
결론부터 말씀드리면, 단순히 머리 모양이 같다고 규격이 맞지 않는 비트를 사용하는 것은 장비의 수명을 갉아먹는 지름길입니다. 비트 끝의 십자 모양이 나사와 맞더라도, 몸체의 규격이 맞지 않아 발생하는 미세한 유격이 모든 문제의 근원이 됩니다.
유격이 있는 상태에서 전동공구의 강력한 회전력이 전달되면 비트가 중심을 잃고 미세하게 흔들리게 됩니다.
이 진동은 나사 머리를 뭉개뜨릴 뿐만 아니라, 그 충격이 고스란히 전동 드라이버 내부의 엔빌 구조로 전달됩니다.
🥗결론적으로 공구의 규격은 단순히 숫자의 차이가 아니라 장비와의 궁합입이다.
로스터기를 만들 때 나사 하나를 조이더라도 완벽한 체결감을 느끼는 것이 숙련된 제작자의 기본 소양 입이다.
앞서 던진 질문에 답하자면, 비트가 덜렁거리는 이유는 장비의 엔빌 깊이와 비트의 홈 위치가 맞지 않기 때문이며, 끝 모양이 같다고 아무 비트나 혼용하는 것은 장비의 내부 부품을 파괴하는 지름길 입이다.
내 장비에 맞는 정확한 규격의 비트를 선택하는 것만으로도 작업 효율은 두 배 이상 높아집니다.
